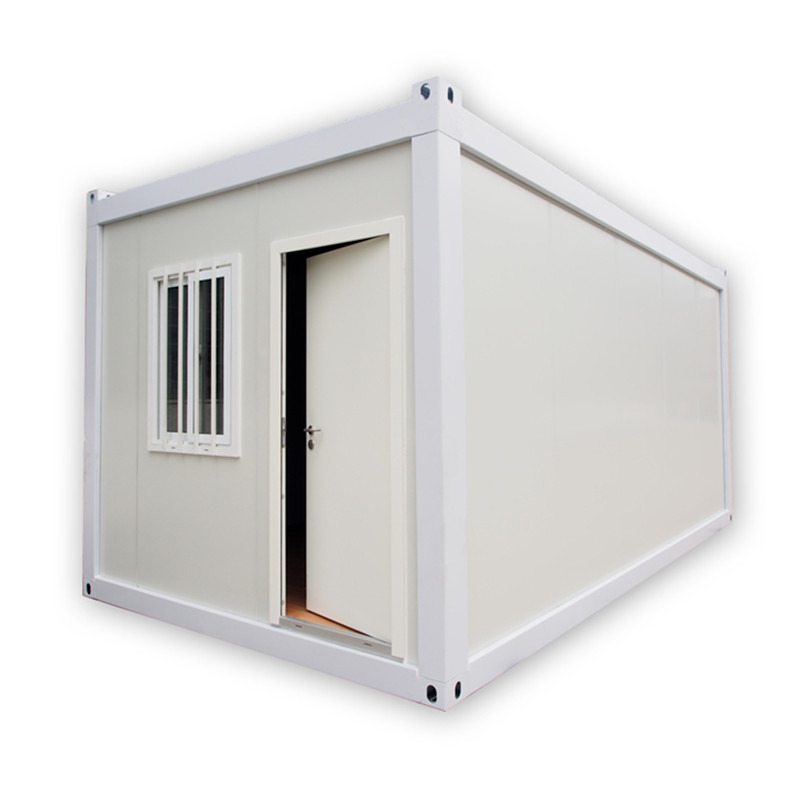

Maison modulaire à la maison 40ft de cadre en acier de conteneur modulaire d'Assemblée

Conditions techniques
1.1 État technique général

1) La structure peut empêcher le séisme de magnitude 8.
2) La conception du groupement sismique est le premier groupe, le cycle caractéristique du site est considéré comme 0,45 s, la catégorie de chantier est considérée par la classe III et le taux d'amortissement de la structure en acier est de 0,05.Le αmax maximum du coefficient d'influence du séisme horizontal est de 0,04, qui est calculé sur 5 ans.
3) Le niveau de sécurité structurelle est de grade 2. Le coefficient d'importance est de 1,0.
4) Élévation du raccord Conner plus ou moins zéro.


1.2 Matériaux
Normalement, les poutres en acier, les colonnes en acier, les pannes sont tous utilisés en acier léger galvanisé à froid Q235B.
résistance de l'acier:f=215N/m2


1.3 Combinaison de chargement
1.Calcul de la charge au sol
(1) Revêtement de sol inférieur
Poids de la structure 0,4 kN/m2
Valeur de charge morte 0,4 kN/m2
Valeur de charge vive 3,0 kN/m2
(2) Panneau de toit
Poids de la structure 0,3 kN/m2
Valeur de charge morte 0,3 kN/m2
Valeur de charge vive 0,5 kN/m2

2.Calcul de la charge de vent
Selon les 15 années de conception durable, la pression de vent de base de la charge de vent est W0 = 0,3 KN/m2
